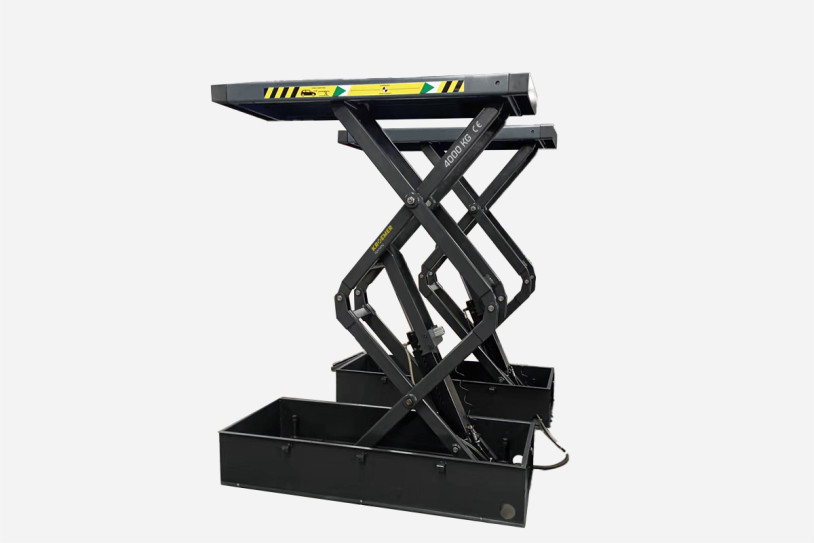

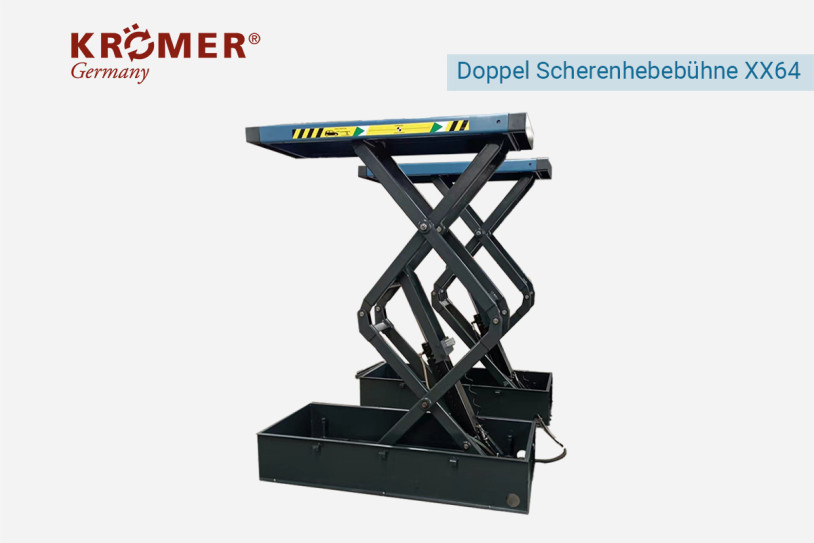

Ponte sollevatore a doppia forbice zincato da incasso XX64 – 4.000 kg

Il ponte sollevatore a doppia forbice da incasso Kroemer XX64 è progettato per officine meccaniche, gommisti e carrozzerie che necessitano di una soluzione professionale, robusta e resistente alla corrosione.

Grazie alla portata massima di 4.000 kg, all’altezza di sollevamento di 1.850 mm e alla struttura rinforzata, il modello XX64 è ideale per eseguire interventi di manutenzione e riparazione su autovetture, SUV, veicoli ribassati e furgoni.

Installazione a filo pavimento

In conformità alla certificazione CE, il ponte sollevatore XX64 deve essere installato a incasso. Quando è completamente abbassato, le piattaforme rimangono a filo del pavimento, offrendo un’altezza di passaggio di 0 mm.

Questa configurazione facilita il posizionamento di auto sportive e veicoli con ridotta altezza da terra, lasciando inoltre libera l’area di lavoro quando il ponte non viene utilizzato.

Piattaforme estensibili per veicoli a passo lungo

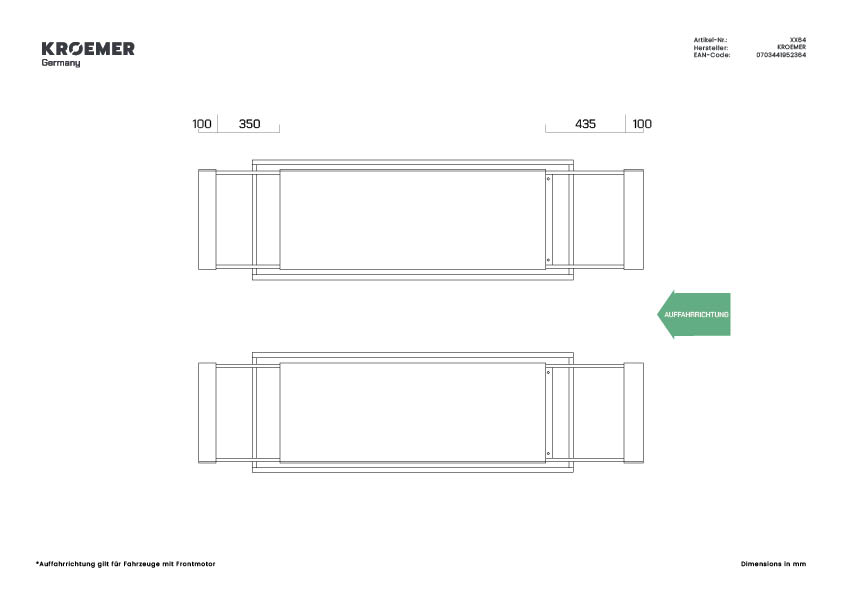

Le quattro sezioni estensibili permettono di adattare la lunghezza delle piattaforme alle dimensioni del veicolo. Con una lunghezza massima di circa 2.435 mm e una larghezza di 540 mm, il ponte è adatto anche a veicoli con passo superiore a 3 metri, come SUV, furgoni e VW Multivan con passo normale.

Ogni sezione estensibile può sostenere fino a 800 kg, nel rispetto della corretta distribuzione del carico e delle indicazioni contenute nel manuale.

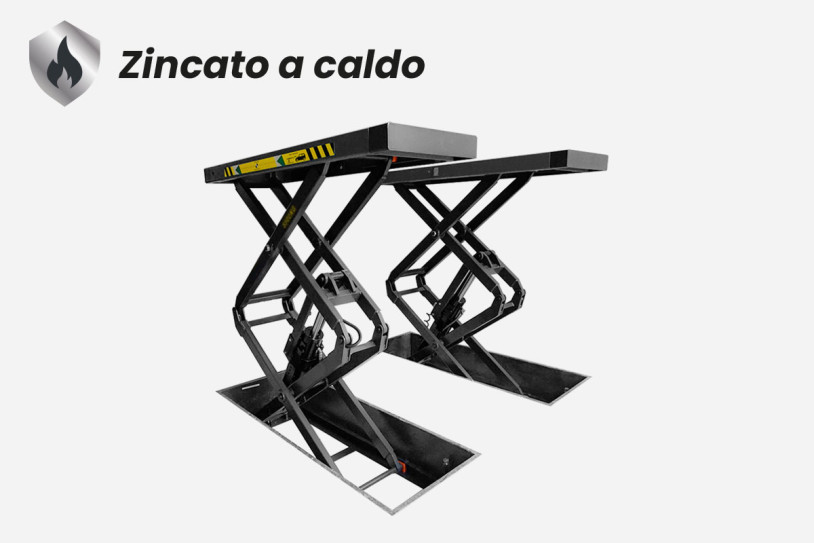

Protezione dalla corrosione

Le piattaforme, le basi e le sezioni estensibili sono zincate e successivamente verniciate, offrendo un’elevata protezione contro umidità, corrosione e usura.

Bulloni e perni sono zincati a caldo, mentre la resistente verniciatura a polvere DUPONT® protegge le superfici dalle sollecitazioni tipiche del lavoro quotidiano in officina.

Sistema idraulico potente e silenzioso

Il ponte sollevatore XX64 è dotato di due cilindri idraulici cromati, progettati per garantire un sollevamento stabile e uniforme.

Il motore elettrico lavora in bagno d’olio e assicura un funzionamento particolarmente silenzioso. Con un tempo di sollevamento di circa 50 secondi, il ponte consente di lavorare in modo efficiente su pneumatici, freni, sospensioni, carrozzeria e sottoscocca.

Per il funzionamento del sistema di sblocco pneumatico è necessario un compressore con pressione di esercizio compresa tra 8 e 10 bar.

Sicurezza durante il lavoro

Il segnalatore acustico e l’arresto CE intervengono durante la fase finale di discesa, riducendo il rischio di schiacciamento nella zona dei piedi.

Il sistema comprende inoltre:

• valvola limitatrice di pressione contro il sovraccarico;

• comando a uomo presente;

• circuito di comando a bassa tensione da 24 V;

• unità di controllo con grado di protezione IP54;

• protezioni automatiche nel quadro elettrico;

• struttura robusta e stabile.

Principali vantaggi del ponte sollevatore XX64

• Portata massima di 4.000 kg

• Altezza di sollevamento di 1.850 mm

• Installazione obbligatoria a incasso

• Altezza di passaggio di 0 mm

• Componenti zincati e verniciati

• Piattaforme estensibili per veicoli a passo lungo

• Adatto per auto, SUV e furgoni

• Segnalatore acustico e arresto CE

• Motore silenzioso in bagno d’olio

• Certificazione CE

• Produzione secondo gli standard ISO 9001

Requisiti per l’installazione

Per la prima messa in funzione sono necessari:

• circa 20 litri di olio idraulico HLP 46;

• un compressore da 8–10 bar;

• un’alimentazione elettrica da 230 V oppure 400 V, secondo la versione;

• una fondazione realizzata secondo il disegno tecnico;

• un’altezza del locale adeguata al veicolo e alla corsa del ponte.

Per una doppia forbice si raccomanda generalmente un’altezza del locale compresa tra circa 4,20 e 4,50 metri, in funzione dell’altezza del veicolo.

Dati tecnici

• Modello: Kroemer XX64

• Tipologia: ponte sollevatore a doppia forbice zincato da incasso

• Portata massima: 4.000 kg

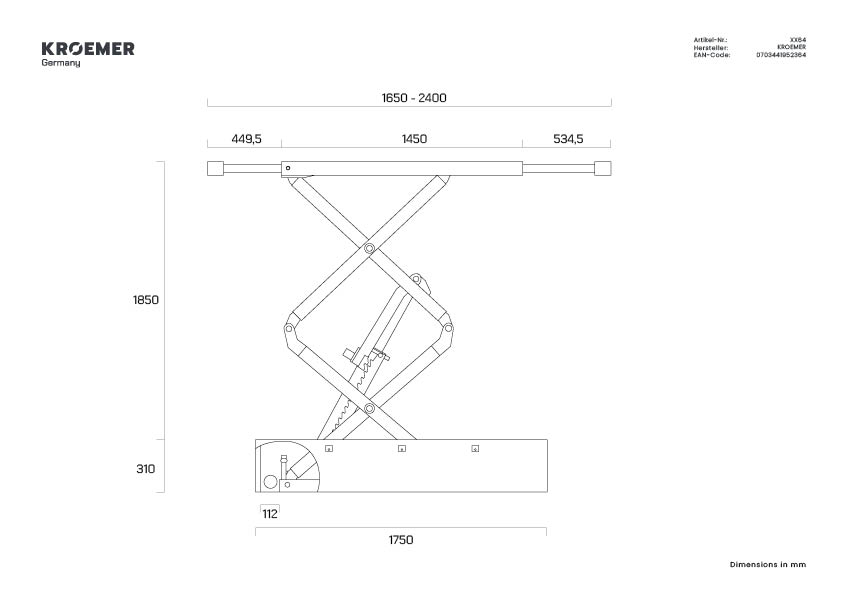

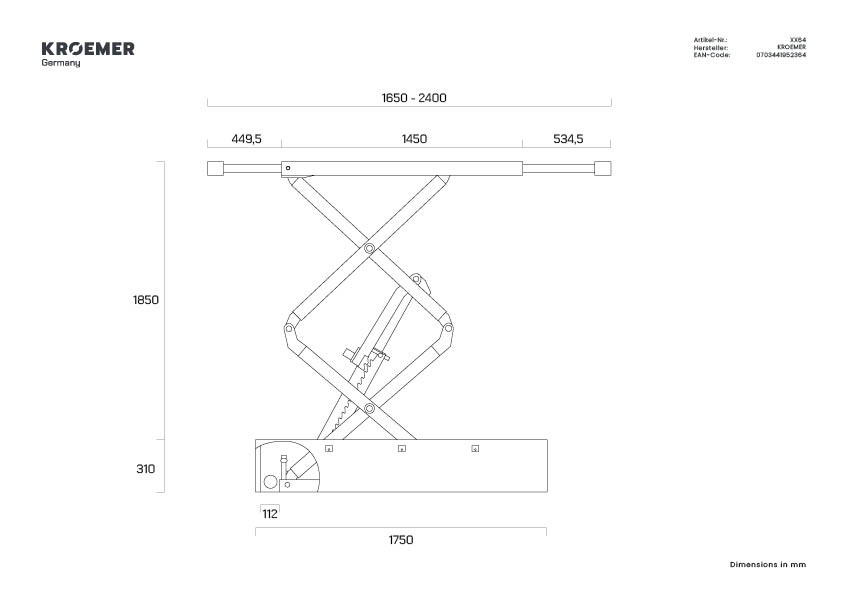

• Altezza massima di sollevamento: 1.850 mm

• Altezza di passaggio: 0 mm

• Tempo di sollevamento: circa 50 secondi

• Lunghezza massima delle piattaforme: circa 2.435 mm

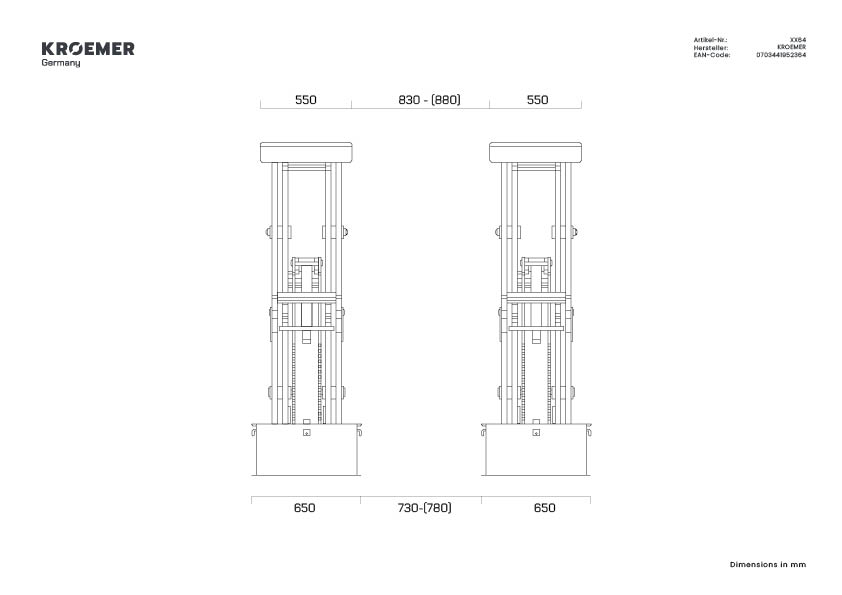

• Larghezza delle piattaforme: 540 mm

• Numero di cilindri idraulici: 2

• Alimentazione elettrica: 230 V oppure 400 V / 50 Hz

• Protezione elettrica: 16 A, caratteristica C

• Circuito di comando: 24 V

• Modalità di comando: comando a uomo presente

• Pressione idraulica: 16 MPa

• Pressione dell’aria compressa: 8–10 bar

• Quantità di olio idraulico: circa 20 litri di HLP 46

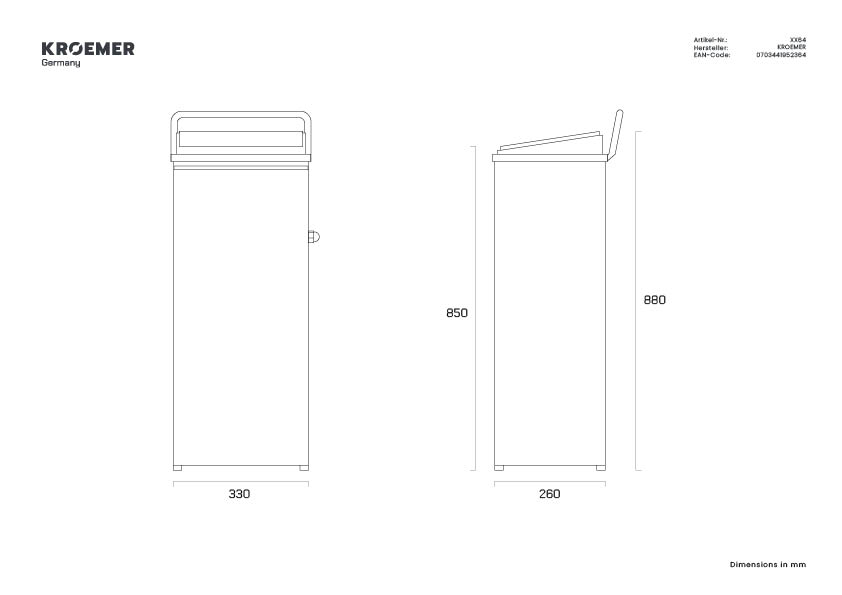

• Grado di protezione del quadro di comando: IP54

• Peso: 715 kg

• Passaggio per le tubazioni: Ø 70 mm

L’olio idraulico HLP 46, il compressore e l’eventuale spina elettrica non sono inclusi nella dotazione standard.

Contenuto della fornitura del ponte sollevatore XX64

Prodotto non idoneo alla spedizione express.

Incluso nella fornitura

• Ponte sollevatore a doppia forbice da incasso Kroemer XX64

• Motore elettrico nella versione scelta da 230 V o 400 V

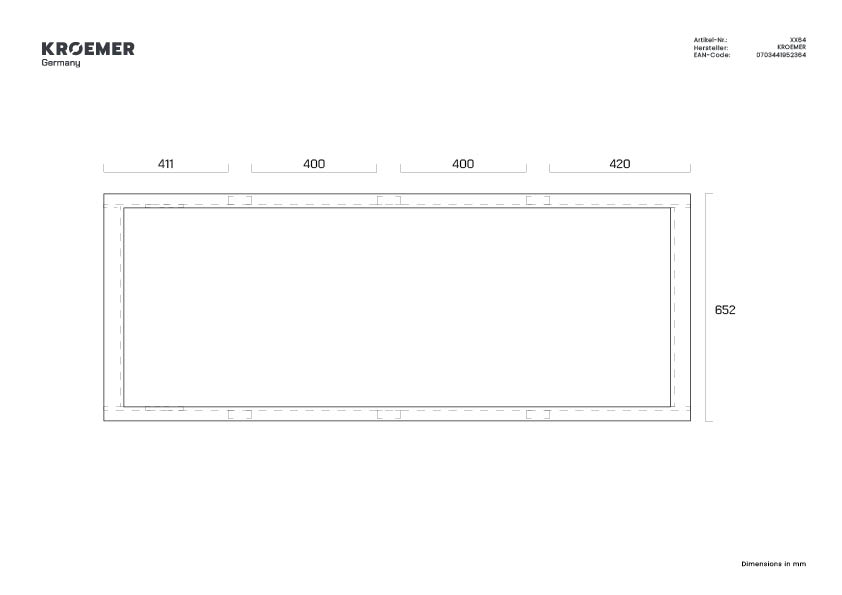

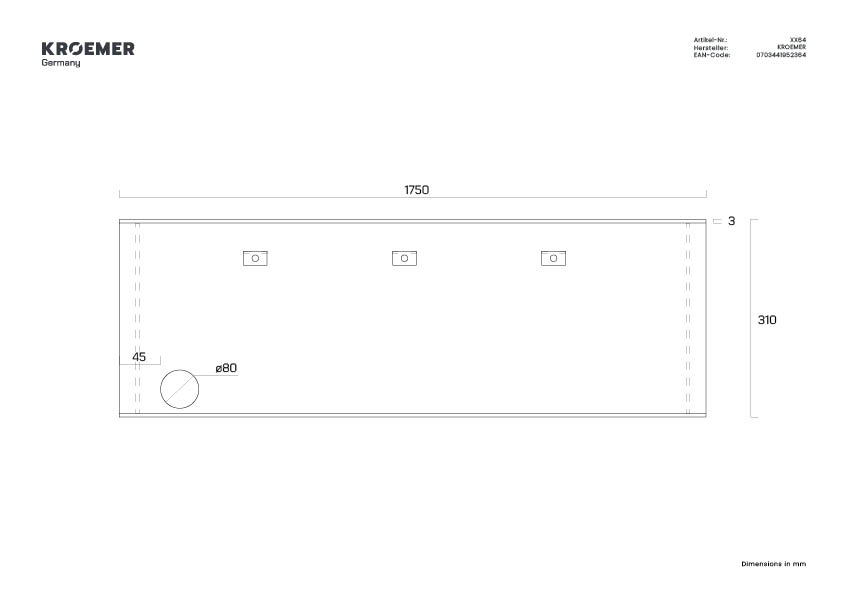

• 2 telai di montaggio

• Manuale d’uso in lingua tedesca e registro dei controlli per la verifica UVV, disponibili per il download nella nostra sezione FAQ

• Fattura con IVA separatamente indicata

Non incluso nella fornitura

• Olio idraulico HLP 46, ordinabile separatamente nel nostro negozio online
  Quantità necessaria: circa 20 litri

• Veicolo

• Compressore con pressione di esercizio richiesta di 8–10 bar

• Spina CEE, ordinabile separatamente nel negozio online

• Scarico e movimentazione della merce sul luogo di consegna

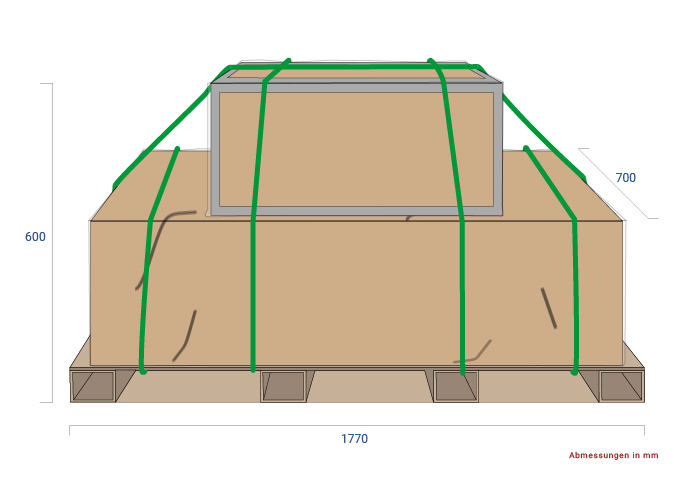

Informazioni sull’imballaggio e sul trasporto

I telai metallici fissati intorno al ponte sollevatore a doppia forbice XX64 fungono da protezione durante il trasporto e costituiscono parte integrante dell’imballaggio.

Nonostante la verniciatura di alta qualità, il ponte sollevatore potrebbe presentare piccoli graffi superficiali dovuti alle operazioni di trasporto, controllo qualità e montaggio. Tali segni non compromettono il funzionamento o la sicurezza del prodotto.

Accessori e servizi per il modello XX64

Nella sezione accessori disponibile sotto la descrizione del prodotto troverai una vasta scelta di accessori, ricambi e servizi compatibili con il ponte sollevatore XX64.
