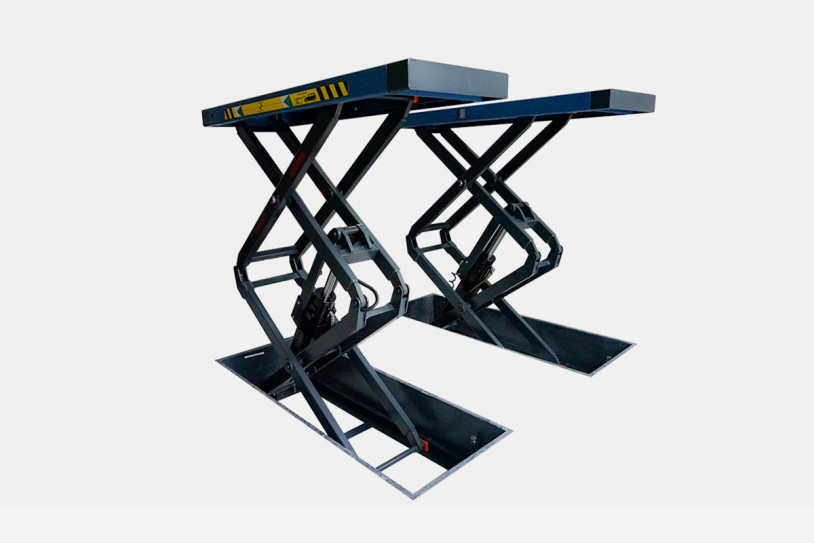

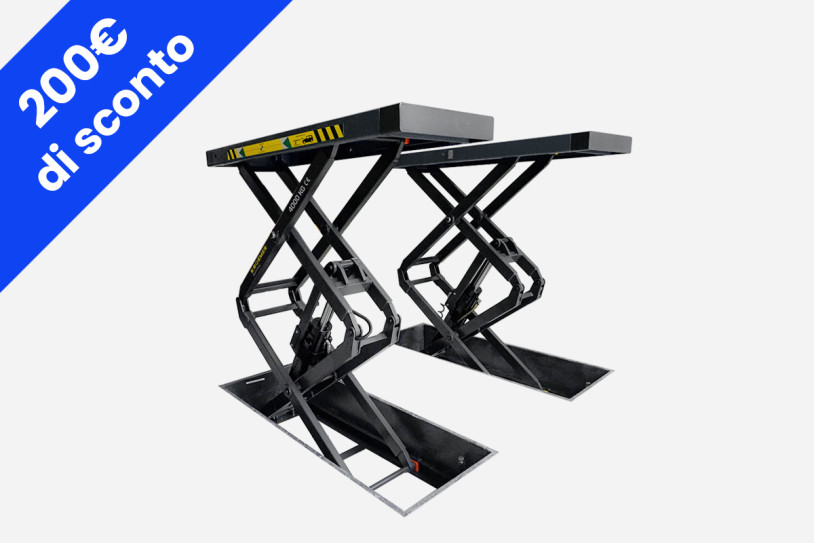

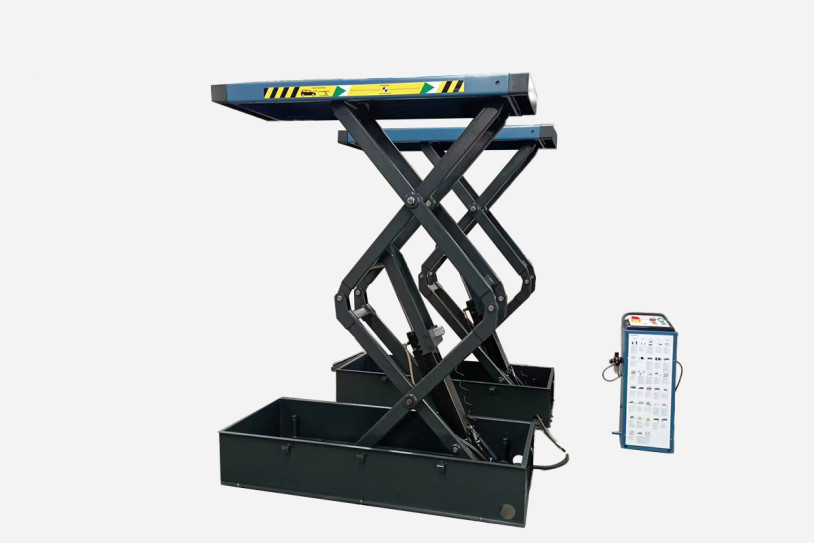

Ponte sollevatore a doppia forbice a incasso XX63 – 3.500 kg

Il ponte sollevatore a doppia forbice a incasso XX63 è una soluzione professionale progettata per officine meccaniche, carrozzerie, gommisti e garage privati ben attrezzati. Grazie alla portata massima di 3.500 kg, all’altezza di sollevamento di 1.850 mm e al tempo di salita di circa 50 secondi, consente di eseguire comodamente lavori di manutenzione, riparazioni al sottoscocca, sostituzioni degli pneumatici e interventi sulla carrozzeria.

L’installazione a incasso permette di integrare completamente il ponte nel pavimento dell’officina. Quando il sollevatore è abbassato, le piattaforme rimangono a filo pavimento, garantendo un’area di lavoro libera, ordinata e facilmente accessibile.

Ponte sollevatore versatile per auto, SUV e veicoli commerciali

Le piattaforme del sollevatore a doppia forbice XX63 sono dotate di quattro prolunghe estraibili e raggiungono una lunghezza massima di 2.435 mm e una larghezza di 540 mm. Questa configurazione consente di adattare il ponte a veicoli con differenti passi e punti di sollevamento.

Il modello XX63 è indicato per il sollevamento di:

• autovetture compatte e berline;

• automobili sportive con assetto ribassato;

• SUV di grandi dimensioni;

• veicoli con passo superiore a 3 metri;

• veicoli commerciali leggeri, come il Volkswagen T6.

Ogni prolunga supporta fino a 800 kg, contribuendo a garantire un appoggio stabile e sicuro del veicolo durante le operazioni di manutenzione.

Installazione a incasso con altezza di attraversamento pari a 0 mm

Il ponte sollevatore a forbice da incasso deve essere installato all’interno di un’apposita fondazione nel pavimento. Una volta completamente abbassato, presenta un’altezza di attraversamento di 0 mm.

Questa soluzione facilita il posizionamento anche di auto sportive, veicoli ribassati e vetture con ridotta altezza da terra. L’installazione a filo pavimento migliora inoltre l’organizzazione degli spazi e consente di utilizzare liberamente l’area di lavoro quando il ponte non è in funzione.

Struttura robusta e componenti di alta qualità

Il ponte sollevatore XX63 è stato sviluppato per un utilizzo professionale e continuativo. La struttura massiccia e i componenti resistenti assicurano affidabilità, stabilità e lunga durata.

Tra le principali caratteristiche costruttive figurano:

• cilindri idraulici con steli cromati a spessore;

• oliatore integrato per ridurre l’umidità presente nell’aria compressa e proteggere i componenti pneumatici;

• verniciatura resistente ai graffi per una maggiore protezione delle superfici;

• bulloneria zincata e resistente alla corrosione;

• centralina idraulica con motore immerso nell’olio per un funzionamento silenzioso;

• struttura solida progettata per l’impiego quotidiano in officina.

Elevata sicurezza durante il sollevamento e la discesa

Il ponte sollevatore auto a doppia forbice XX63 dispone di diversi sistemi progettati per aumentare la sicurezza dell’operatore e del veicolo.

Il sistema CE-Stop arresta automaticamente la discesa prima che le piattaforme raggiungano completamente il pavimento. La fase finale viene eseguita tramite un comando dedicato ed è accompagnata da un segnale acustico, che avverte le persone presenti nell’area di lavoro e riduce il rischio di schiacciamento dei piedi.

Il quadro di comando separato permette di controllare facilmente tutte le funzioni del ponte e garantisce una posizione operativa sicura durante il sollevamento e l’abbassamento.

Requisiti per l’installazione

Per installare e utilizzare correttamente il ponte sollevatore XX63 è necessario predisporre:

• una fondazione adeguata all’installazione a incasso;

• un’altezza del locale compresa indicativamente tra 3,20 e 3,50 metri, in funzione del veicolo sollevato;

• un compressore con pressione di esercizio di 8–10 bar;

• circa 20 litri di olio idraulico HLP 46;

• un collegamento elettrico adeguato alla versione scelta.

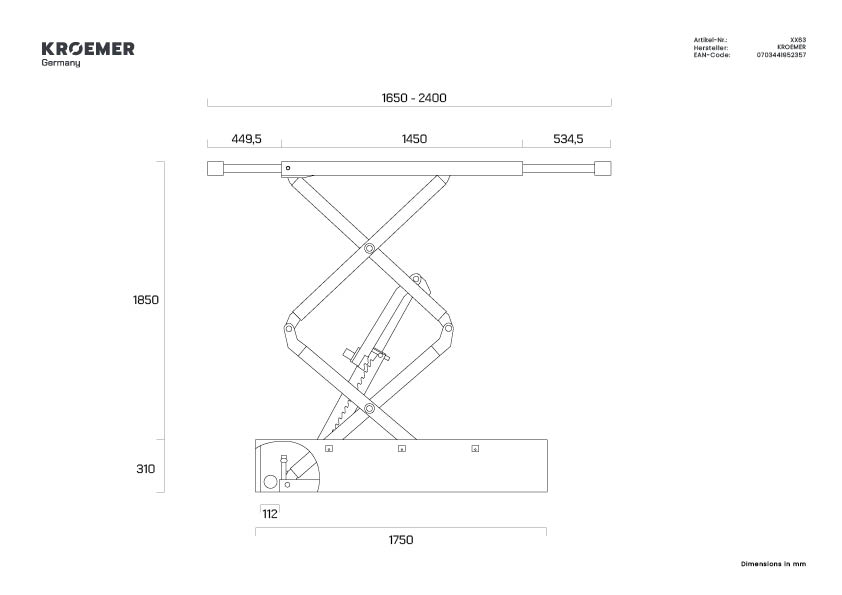

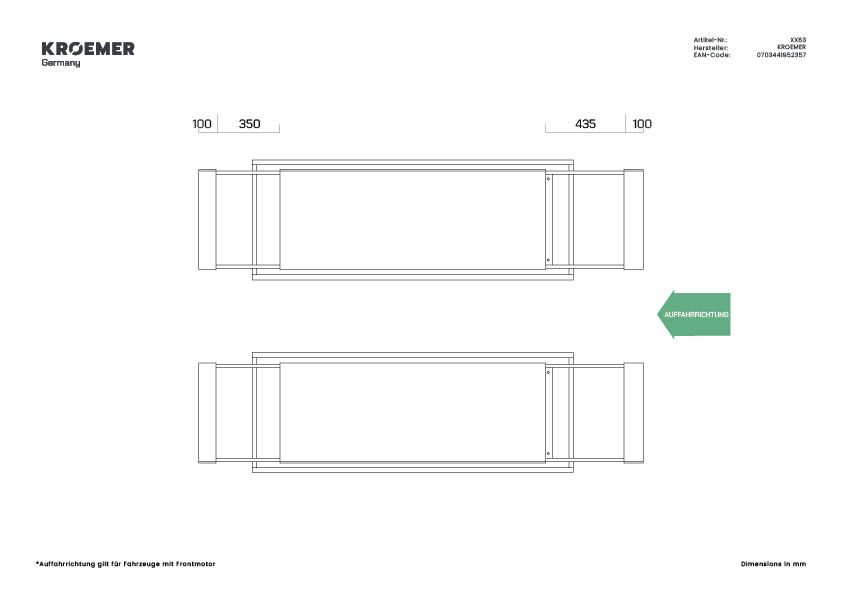

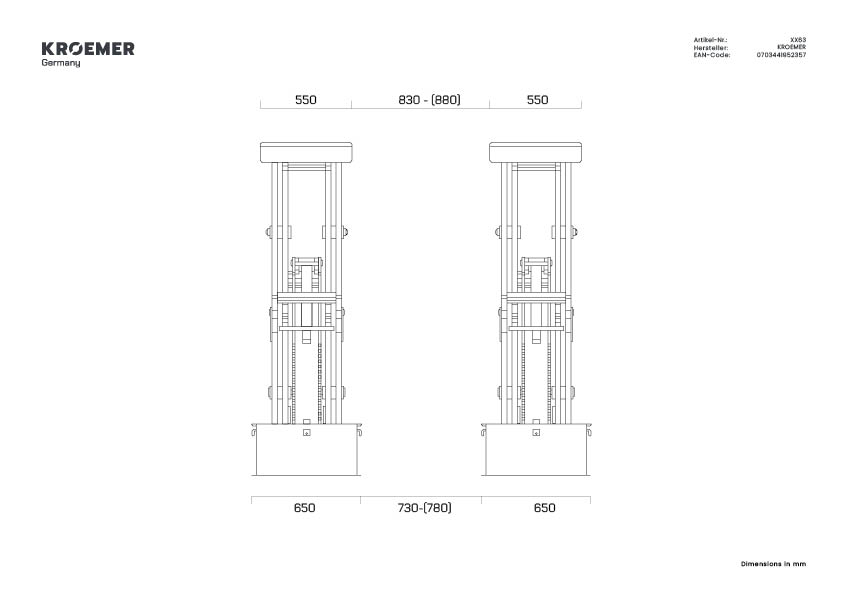

Le misure complete della fondazione e del ponte devono essere verificate nel relativo disegno tecnico prima dell’installazione.

Perché scegliere il ponte a doppia forbice XX63?

Il modello XX63 combina elevata capacità di sollevamento, ingombro ridotto e accesso ottimale alla parte inferiore del veicolo. L’installazione a incasso rende questo ponte particolarmente indicato per officine che desiderano ottenere una postazione di lavoro professionale senza ostacoli sul pavimento.

Grazie alla portata di 3.500 kg, alle piattaforme estensibili e alla struttura robusta, il ponte è adatto a numerose tipologie di veicoli e rappresenta una soluzione affidabile per lavori di manutenzione, riparazione, gommistica e carrozzeria.

Dati tecnici

• Modello: XX63

• Tipologia: ponte sollevatore a doppia forbice a incasso

• Capacità di sollevamento: 3.500 kg

• Altezza massima di sollevamento: 1.850 mm

• Altezza di attraversamento: 0 mm

• Dimensioni massime delle piattaforme: 2.435 × 540 mm

• Tempo di sollevamento: circa 50 secondi

• Potenza del motore: 2,2 kW

• Alimentazione elettrica: 230 V oppure 400 V / 50 Hz

• Protezione elettrica: 16 A CEE, curva C

• Pressione idraulica: 18 MPa

• Pressione dell’aria richiesta: 8–10 bar

• Quantità di olio idraulico: circa 20 litri HLP 46

• Peso: circa 715 kg

• Installazione: obbligatoriamente a incasso

Non idoneo alla spedizione express

Incluso nella fornitura:

• Ponte sollevatore a doppia forbice da incasso per autoveicoli XX63
• Motore elettrico a 230V o 400V

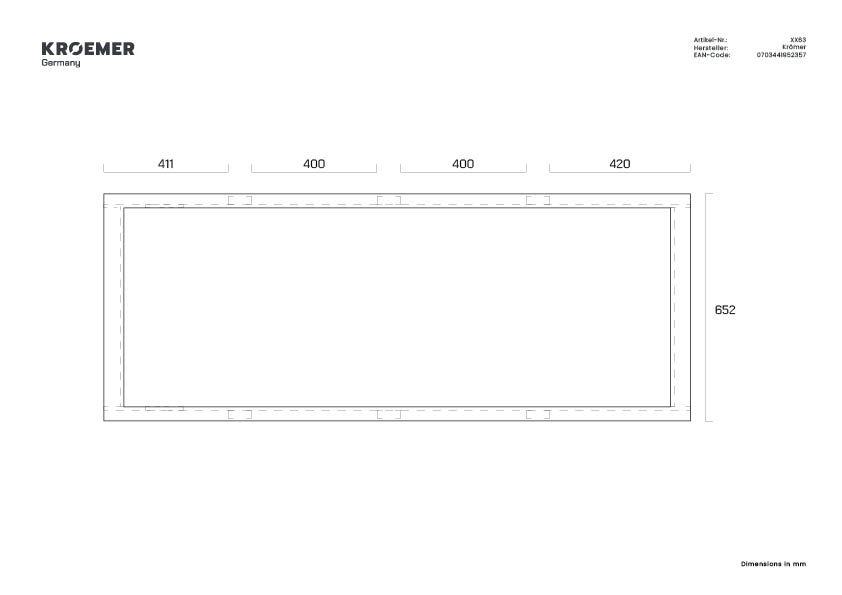

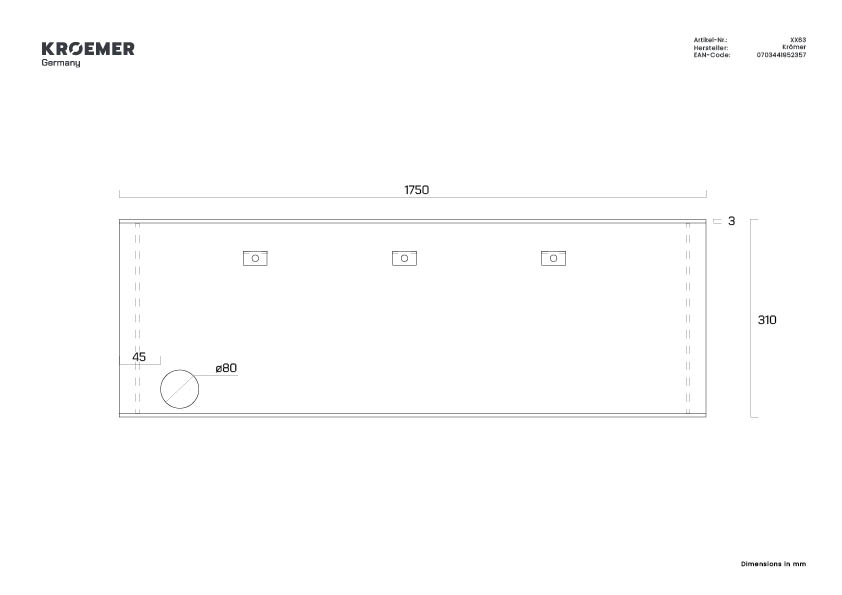

• Telai di montaggio (2 pezzi)

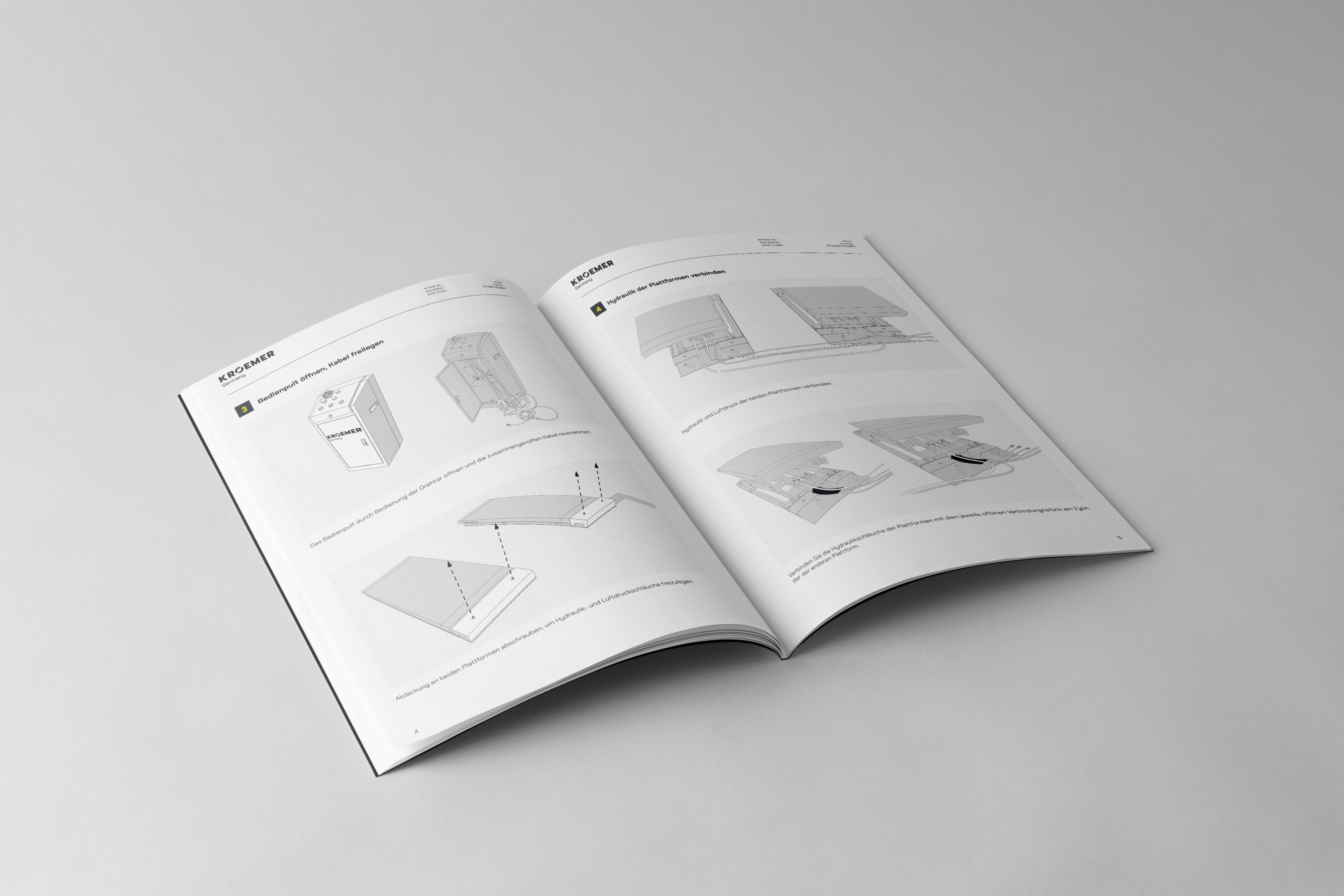

• Manuale d'uso in tedesco e registro dei controlli per la certificazione UVV, disponibili per il download nella nostra sezione FAQ
• Fattura con IVA esposta

Non incluso nella fornitura:

• Olio idraulico - ordinabile opzionalmente nel negozio online (capacità: 20 litri)
• Veicolo
• Compressore - sono richiesti 8-10 bar
• Spina CE - ordinabile opzionalmente nel negozio online

Informazioni sullo scarico

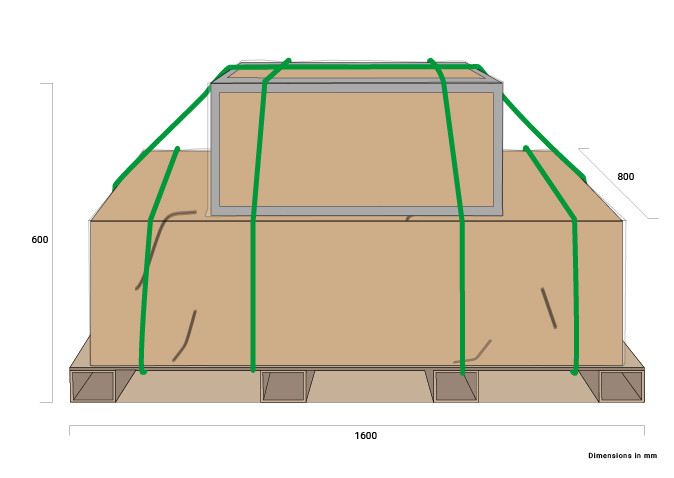

I telai metallici fissati attorno al ponte sollevatore fungono da protezione e fanno parte dell'imballaggio.

Nonostante la verniciatura di alta qualità, potrebbero verificarsi graffi sul ponte sollevatore a causa della logistica, del controllo qualità e delle operazioni di montaggio.

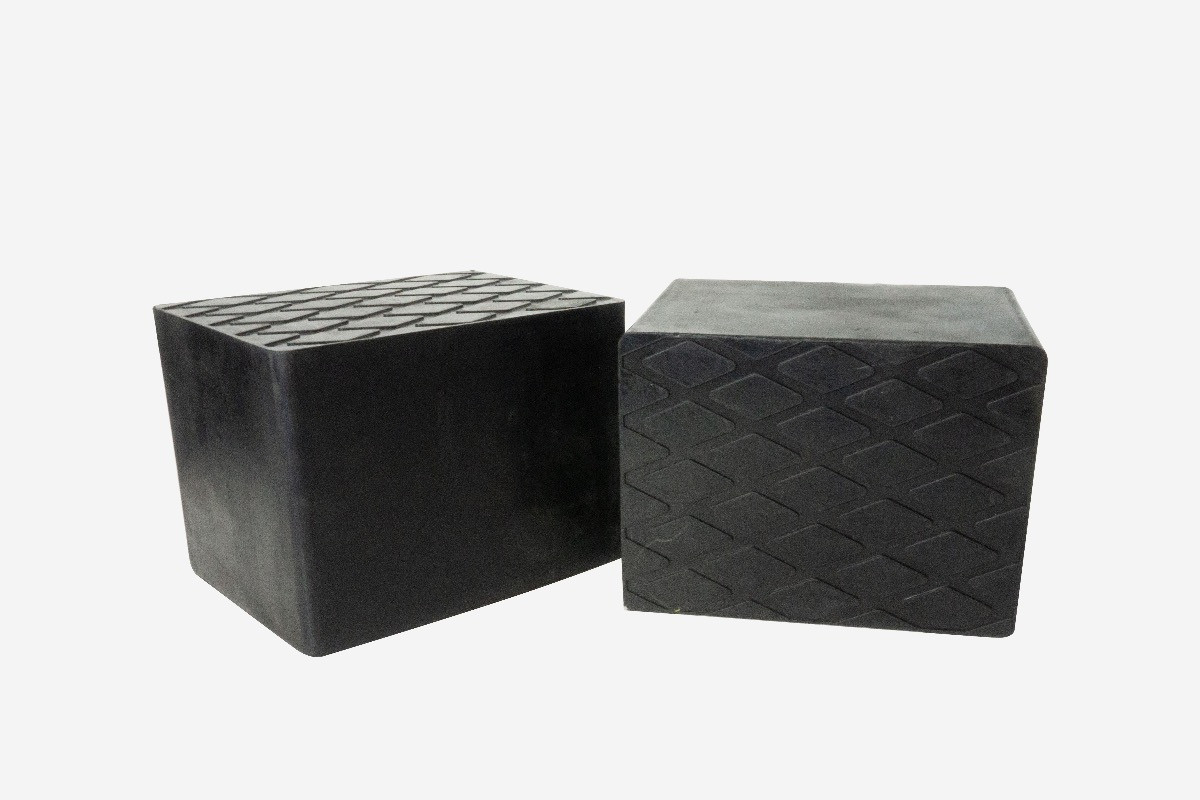

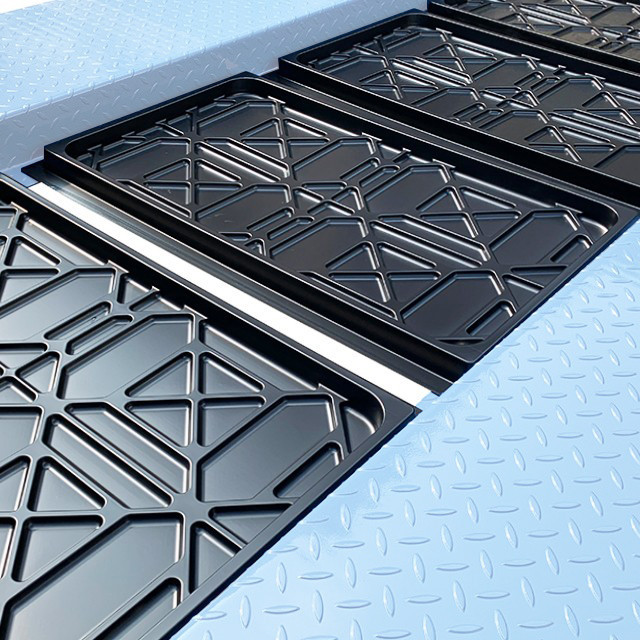

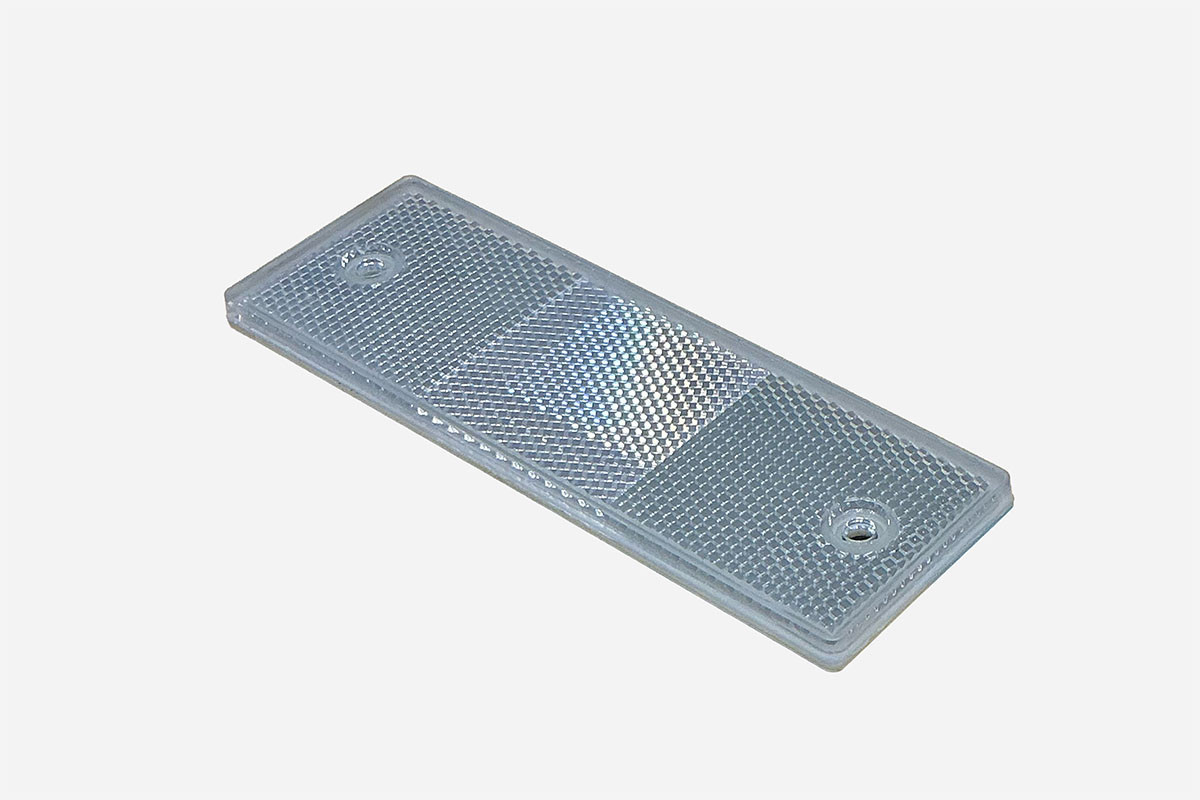

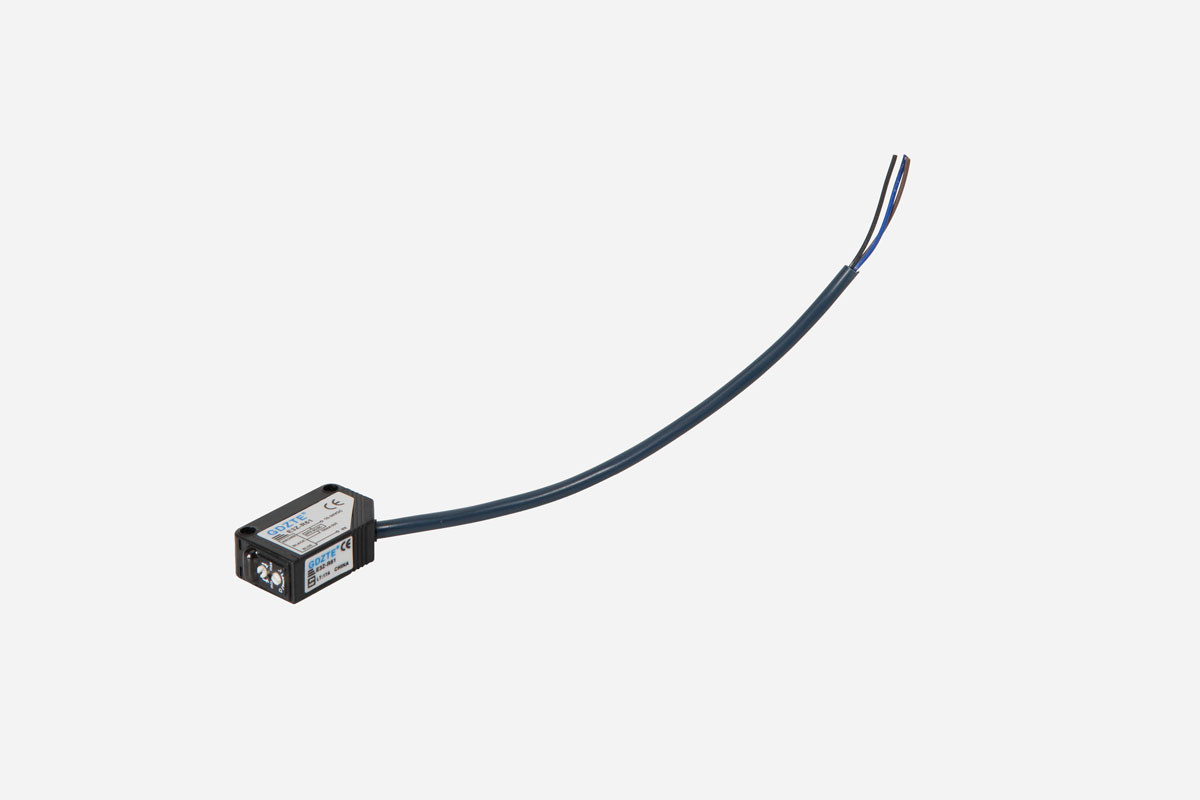

Sotto la descrizione troverà la sezione accessori con un'ampia gamma di prodotti e servizi dedicati al modello XX63.
