Ponte sollevatore per servizio pneumatici Torino Plus KRÖMER - X46

Caratteristiche tecniche

Descrizione

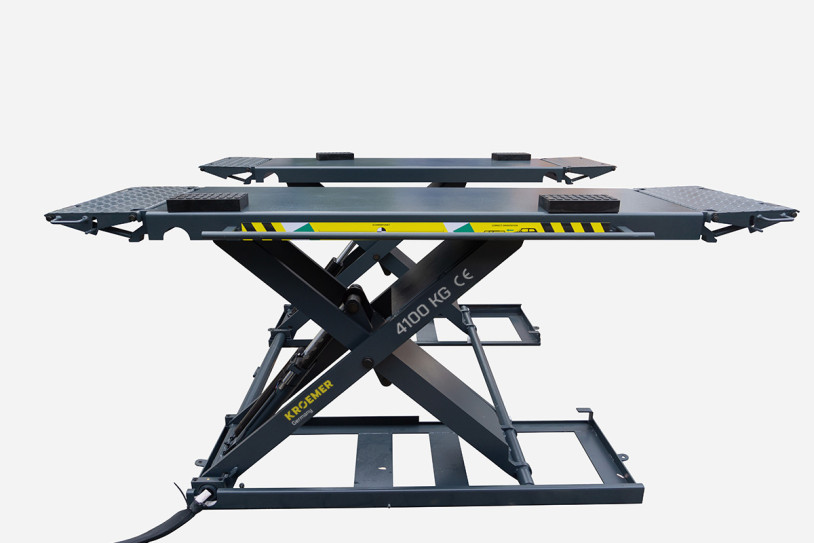

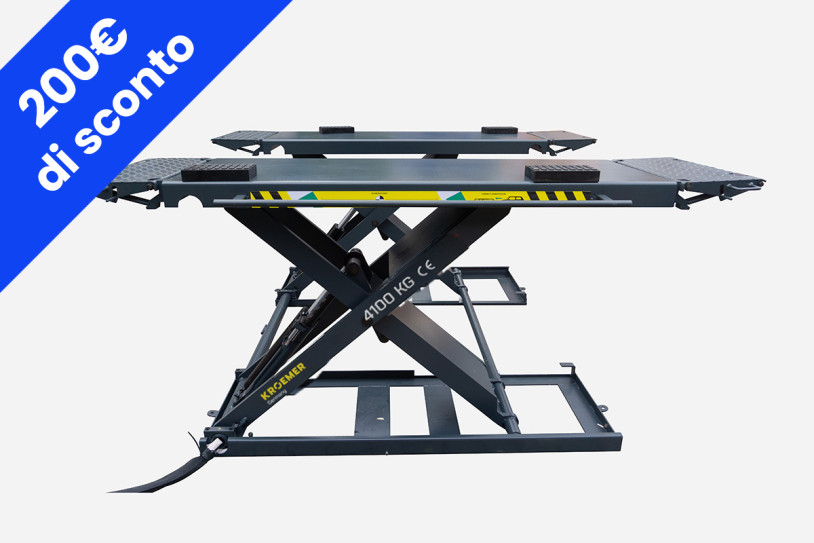

Il ponte sollevatore a forbice X46 “Torino Plus” è ideale per lavori agli pneumatici e sulla carrozzeria, ma si adatta anche a servizi di manutenzione veicolare. Dotato di piattaforme robuste da 8 mm, il ponte sollevatore auto può sollevare veicoli fino a 4,1 tonnellate. La forbice presenta un'asta di collegamento fissa, eliminando il rischio di inciampo. Se installato nel suolo, è possibile rimuovere l'asse di collegamento. L'altezza di passaggio bassa di soli 105 mm e le piattaforme regolabili rendono questo ponte adatto a una vasta gamma di veicoli. La presenza di due interruttori di finecorsa contribuisce alla sicurezza, con protezione contro la sovrapressione e segnale acustico durante la discesa.

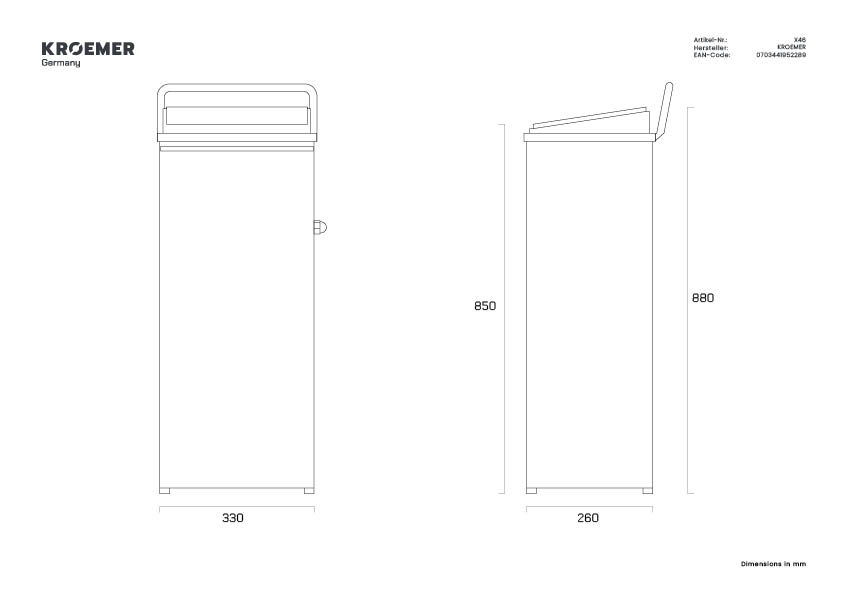

Il sollevatore "Torino Plus" include un pannello di controllo chiuso per proteggere l'impianto elettrico e il motore idraulico. I cilindri idraulici cromati sono prodotti internamente, garantendo una minore suscettibilità ai guasti. Il ponte è conforme alle norme CE, testato secondo la Direttiva Macchine, Allegato IV, con certificazione CE rilasciata da un ufficio di collaudo specializzato.

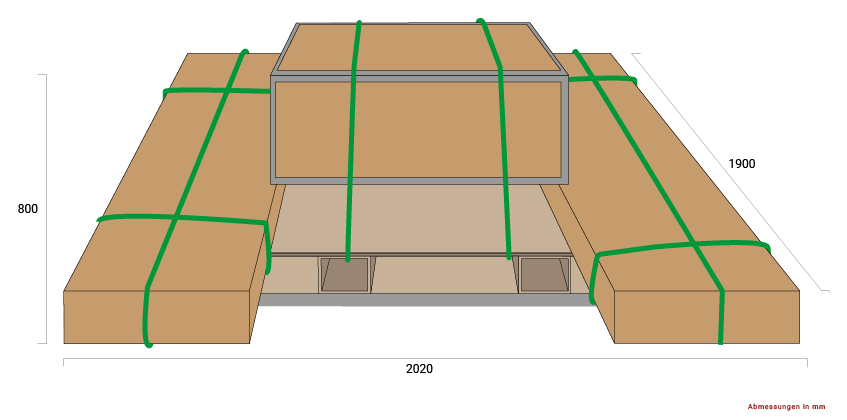

La fornitura e la consegna avvengono senza necessità di muletto o altri mezzi, e il cliente è informato un giorno prima telefonicamente sulla consegna imminente.

Nota importante: Per un funzionamento senza problemi e per evitare danni ai veicoli, è necessaria un'altezza del soffitto di almeno 3,20m e/o 3,50m, a seconda dell’altezza del veicolo e dell’altezza di sollevamento del ponte. Le dimensioni del ponte sono specificate nei disegni tecnici.

• Qualità di lavorazione 1A con certificato CE per l'approvazione UVV
• Produzione secondo ISO 9001
• Sistema a doppio tubo per una distribuzione simmetrica della pressione dell'impianto
• Ingombro ridotto e libertà di movimento per le portiere
• Verniciattura a polvere con trattamento superficiale antigraffio
• Potente motore elettrico in olio idraulico con centralina IP 54
• Dispositivo di sicurezza per l'abbassamento
• Cuscinetti a bassa usura dei giunti a forbice
• Controllo meccanico della sincronizzazione
• Rampe di salita e discesa bloccabili, caricabili fino a 2 tonnellate per rampa (4x rampe di salita e discesa)
• Due potenti cilindri idraulici cromati a caldo
• Protezione contro l'intrappolamento del piede
• Limitatore elettronico di sollevamento con interruttore di fine corsa
• Fornitura di ricambi garantita per lungo tempo
• Molteplici funzioni di sicurezza con protezione contro la rottura del tubo flessibile, valvola di sovraccarico, fermi meccanici di sicurezza

Il sollevatore a forbice X46 è adatto per lavorare su pneumatici e carrozzeria; esso si presta ad essere utilizzato in officina per i interventi di manutenzione varia anche all'interno del veicolo. Con un investimento contenuto, è quindi possibile allestire rapidamente una postazione di lavoro multifunzionale, senza ulteriori lavori di fondazione.

Grazie al suo design piatto, questo modello può essere riposto in modo da risparmiare spazio. Con il telaio mobile opzionale (kit mobile), è poi possibile spostare facilmente il sollevatore in garage e ruotarlo di 360° sul posto. Per controllare le chiusure di sicurezza non è necessaria l'aria compressa e quindi nessun compressore. L'X46 si innesta infatti automaticamente.

Il potente motore elettrico nell'olio idraulico consente un funzionamento a bassa rumorosità. Un altro punto di forza risiede nel quadro di comando, avente un sistema di controllo industriale montato di serie. Il sistema elettrico del pannello di controllo Krömer è costituito da soli 3 componenti principali: Microcomputer di controllo, scheda elettronica e contattore del motore. Si noti che solo la versione da 400 volt è adatta al sollevamento di furgoni o veicoli simili.

Per la prima messa in funzione sono necessari 5 litri di olio idraulico HLP46 (seguire le istruzioni per l'uso).

Purtroppo, questo modello non è progettato per i SUV e altri veicoli con passo superiore a 3000 mm, come T4-T6 (Bully), Vito, Viano, Classe V, pick-up o altri veicoli più grandi. Consigliamo a tutti i clienti con tali veicoli di utilizzare il modello X40 (osservare le istruzioni per l'uso e il baricentro)**.

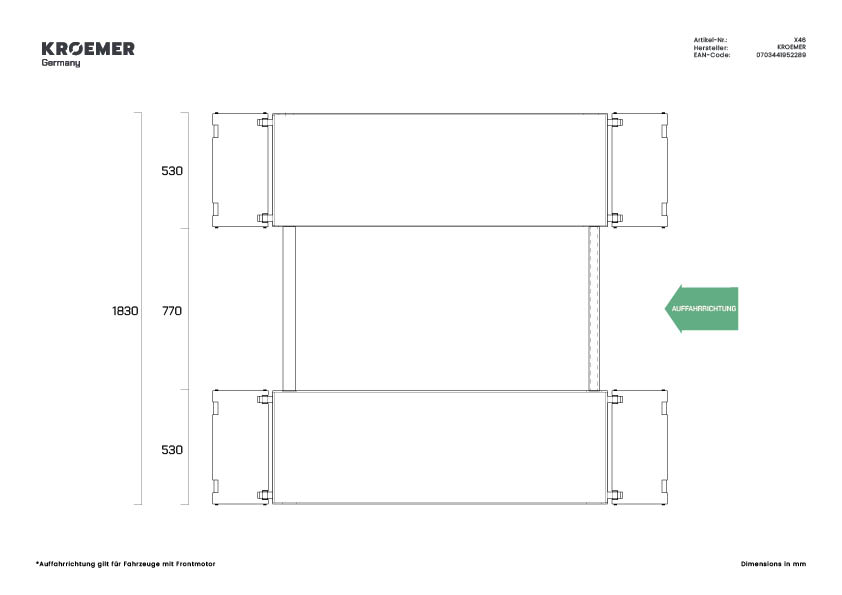

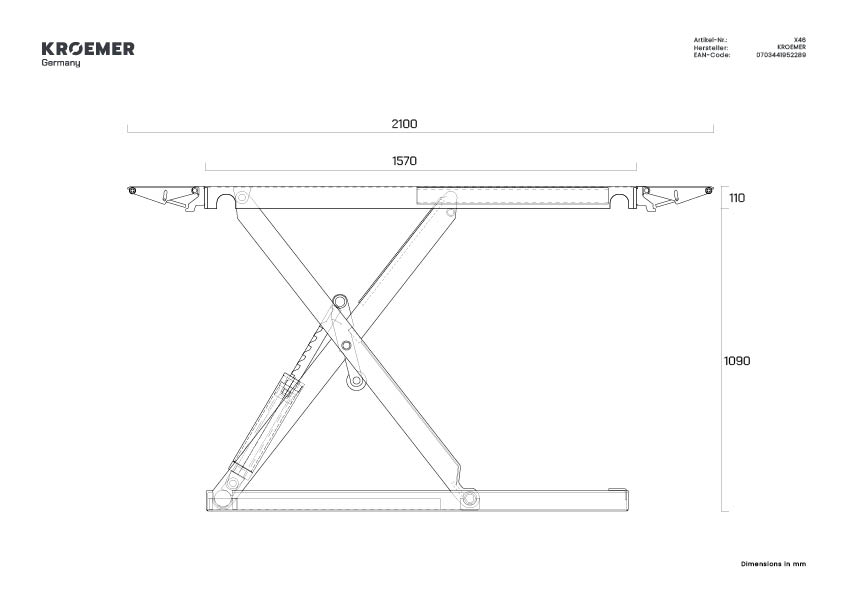

** Le dimensioni del sollevatore sono riportate nel disegno tecnico.

Nota: per garantire un funzionamento senza problemi del sollevatore a forbice ed evitare danni al veicolo, è necessario prevedere un'altezza del locale di almeno 3,20 m o 3,50 m per i sollevatori a forbice a corsa breve (a seconda del veicolo e dell'altezza di sollevamento del sollevatore). Per le dimensioni del sollevatore, consultare il disegno tecnico.

Caratteristiche tecniche:

• Capacità di carico - 4.100 kg
• Potenza del motore - 2,2
• Connessione elettrica - 230V o 400V 16 A CEE (C/slittata)
• Peso - 670 kg
• Frequenza di rete - controllo a uomo morto (24V bassa tensione)

Ulteriori caratteritiche del ponte sollevatore

• Interruttore di fine corsa, segnale e CE-stop nella discesa per protezione contro l’incastramento nella zona dei piedi (salvapiedi)
• Lavorazione di alta qualità con certificato CE per collaudo UVV
• Produzione ai sensi della norma ISO 9001
• Sistema a tubo doppio per la distribuzione simmetrica della pressione di sistema
• Occupa poco spazio e assoluta libertà degli sportelli
• Verniciatura a polvere con trattamento superficie resistente ai graffi
• Potente motore elettrico immerso nell’olio con unità di comando IP 54
• Dispositivo di sicurezza per evitare la discesa involuta
• 2 cilindri idraulici cromati forti
• Limite elettronico di sollevamento con interruttore di fine corsa
• Vari dispositivi di sicurezza: protezione rottura tubi, valvola di sovraccarico, ganci di sicurezza meccanici
• Poca manutenzione e resistente al logorio, perciò poche spese successivo
