Bloccaggio dei bracci portanti per ponte sollevatore monocolonna I170

Bloccaggio dei bracci portanti per ponte sollevatore monocolonna Kroemer – I170

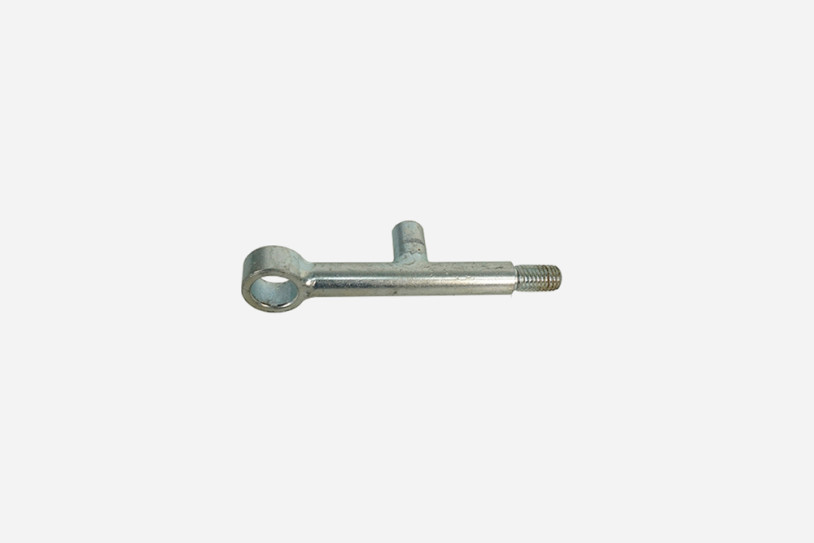

Il bloccaggio I170 è un ricambio perfettamente compatibile con i bracci portanti anteriori di un ponte sollevatore monocolonna Kroemer. Il componente funge da leva di comando del meccanismo di bloccaggio e supporta il bloccaggio e lo sbloccaggio affidabile dei bracci portanti.

Un bloccaggio danneggiato, piegato o usurato può compromettere il funzionamento del meccanismo di arresto dei bracci. La sostituzione tempestiva del componente consente di ripristinare correttamente il funzionamento previsto del meccanismo. La struttura metallica compatta è progettata per l’alloggiamento esistente del ponte sollevatore e può essere montata nell’ambito di una riparazione eseguita a regola d’arte.

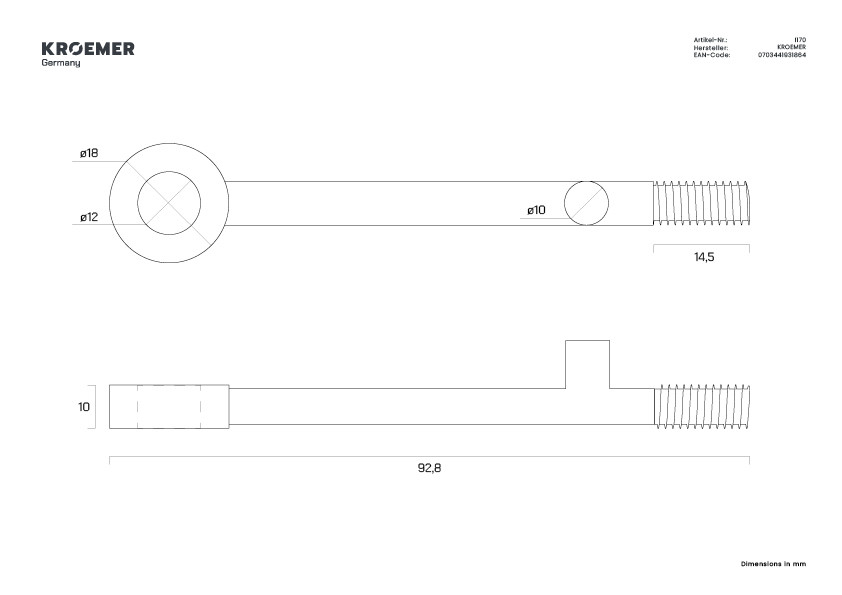

Con una lunghezza complessiva di 92,8 mm, compreso l’occhiello, e un perno con diametro di 10 mm, il bloccaggio è adatto come ricambio per il relativo meccanismo del braccio portante. La distanza tra il centro del perno e il centro dell’occhiello è di 38,8 mm.

Caratteristiche del prodotto

• Bloccaggio per i bracci portanti anteriori di un ponte sollevatore monocolonna Kroemer
• Funge da leva di comando del bloccaggio dei bracci
• Supporta il bloccaggio e lo sbloccaggio dei bracci portanti
• Dimensioni perfettamente compatibili con il meccanismo previsto
• Robusta struttura metallica per l’impiego regolare in officina
• Adatto alla sostituzione di un componente danneggiato o usurato

Dati tecnici

• Codice articolo: I170
• Lunghezza complessiva, compreso l’occhiello: 92,8 mm
• Diametro interno dell’occhiello: 12,3 mm
• Diametro del perno: 10 mm
• Lunghezza del perno: 17 mm
• Distanza tra perno e occhiello, misurata da centro a centro: 38,8 mm

Contenuto della fornitura

• 1 bloccaggio dei bracci portanti I170

Importante avvertenza per l’utilizzo

Per il completo funzionamento del bloccaggio dei bracci portanti è necessario anche il componente compatibile I300. Prima dell’ordine, confrontare le dimensioni e la versione indicate con il componente installato. Il montaggio deve essere eseguito esclusivamente con il ponte sollevatore completamente abbassato, spento e protetto contro l’avviamento involontario.

1 pezzo di dispositivo di bloccaggio dei bracci di supporto
