Relè temporizzato per ponti sollevatori a 2 colonne – II238

Relè temporizzato II238, 24 V CC, per centraline di ponti sollevatori Kroemer

Il relè temporizzato II238 è un ricambio adatto al sistema di controllo elettrico di determinati ponti sollevatori Kroemer. Gestisce i processi di commutazione temporizzati all’interno della centralina e consente di ritardare in modo controllato specifiche operazioni elettriche.

Il tempo di ritardo desiderato viene impostato tramite la manopola laterale. Il relè funziona con una tensione di comando di 24 V CC e dispone di quattro contatti di scambio. Con una corrente termica continua di 5 A, è progettato per un funzionamento affidabile nella centralina del ponte sollevatore.

Un relè temporizzato danneggiato o guasto può causare l’esecuzione errata, anticipata, ritardata o mancata di singoli processi di commutazione. Il modello II238 è quindi adatto alla sostituzione del componente esistente e al ripristino del corretto funzionamento del sistema elettrico.

Il relè temporizzato è compatibile con i modelli Kroemer XX75, TP11, TP22, TP52 e TP78. Prima dell’ordine, confrontare il modello, la tensione di comando, la disposizione dei terminali e i dati tecnici con il relè installato.

Caratteristiche del prodotto

• Relè temporizzato per centraline di ponti sollevatori Kroemer
• Tensione di comando di 24 V CC
• Ritardo regolabile tramite manopola laterale
• Quattro contatti di scambio
• Corrente termica continua di 5 A
• Adatto alla sostituzione in caso di guasto o malfunzionamento
• Gestisce i processi di commutazione temporizzati nella centralina
• Compatibile con XX75, TP11, TP22, TP52 e TP78
• Fornito come singolo relè temporizzato

Dati tecnici

• Codice articolo/SKU: II238
• Modello: JSZ6-4
• Componente: Relè temporizzato
• Tensione di comando: 24 V CC
• Corrente termica continua (Ith): 5 A
• Configurazione dei contatti: 4 contatti di scambio

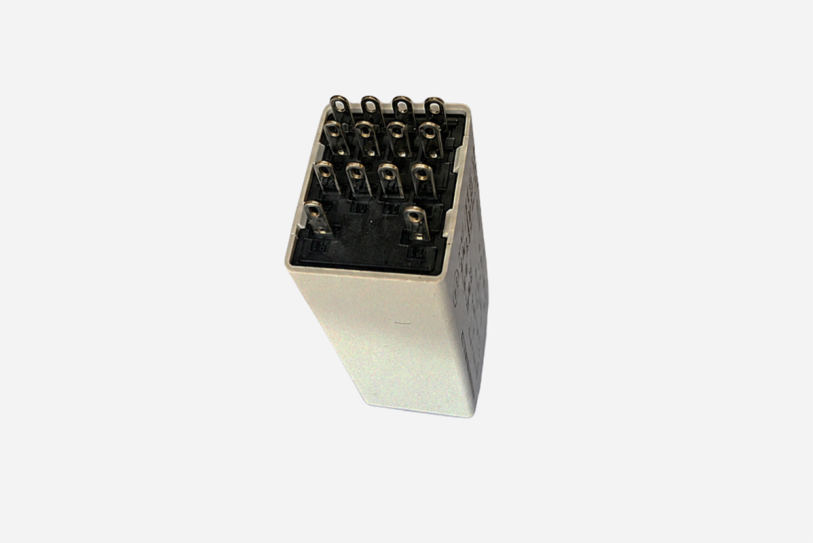

• Numero di terminali: 14
• Potere di commutazione AC-15 a 240 V: 0,75 A
• Potere di commutazione AC-15 a 415 V: 0,47 A
• Potere di commutazione DC-13 a 220 V: 0,27 A
• Temporizzazione: Regolabile
• Norma: GB/T 14048.5
• Compatibile con: Kroemer XX75, TP11, TP22, TP52 e TP78

Informazione importante

Gli interventi sull’impianto elettrico del ponte sollevatore devono essere eseguiti esclusivamente da personale qualificato. Prima della sostituzione, il ponte deve essere completamente scollegato dall’alimentazione e protetto contro una riaccensione involontaria.

Il collegamento elettrico e la regolazione del relè temporizzato devono essere eseguiti da un elettricista qualificato in conformità allo schema elettrico del ponte. Prima del montaggio è necessario confrontare in particolare la tensione di comando, la disposizione dei contatti e i numeri dei terminali con il componente esistente.
